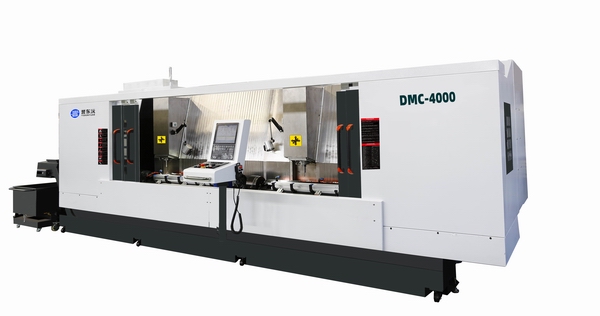

DMC-4000直线电机双通高速道型材加工中心，采用双通道布局、直线电机驱动、动柱移动结构，相当于两台机床，具有较高的加工效率，特别适用于新能源、铝型材等高速加工。
一、DMC-4000直线电机双通道高速型材加工中心简介
DMC-4000直线电机双通道高速型材加工中心，是最新自主研发的型材加工产品，具有高速、高精、高效率的特点。
机床采用双通道布局、动柱移动结构，高性能直线电机驱动。由床身、纵向滑座、主轴箱、固定式工作台、冷却系统、排屑装置、操作面板以及电控系统等组成。
机床具有完全独立的两个加工通道，相当于两台机床。两个通道可同时加工，加工效率高。
机床各坐标轴定义：
X1/X2轴：立柱沿横向床身导轨做横向左右运动。
Y1/Y2轴：纵向滑座连带主轴箱沿纵向导轨做纵向前后运动。
Z1/Z2轴：主轴箱沿滑座导轨做上下竖直运动。
A1/A2轴：第四轴数控转台的回转运动（选配）。
二、DMC-4000直线电机双通道高速型材加工中心技术参数
|
项 目 |
单位 |
DMC-4000 |
|
|
工作台 |
工作台数量 |
|
2个 (双工作台) |
|
工作台尺寸 |
mm |
1950×380 |
|
|
T槽数量×槽宽×间距 |
mm |
5×14×100 |
|
|
工作台最大载重(不带四轴时) |
Kg |
800 |
|
|
行程 |
立柱左右行程（X1/X2轴） |
mm |
2000 |
|
主轴箱前后行程（Y1/Y2） |
mm |
320 |
|
|
主轴上下行程（Z1/Z2轴） |
mm |
220 |
|
|
主轴端面至工作台距离 |
mm |
200～420 |
|
|
同时加工2个零件的最大加工长度 |
mm |
2000mm |
|
|
同时加工1个零件的最大加工长度 |
mm |
4000mm |
|
|
主轴 |
主轴电机类型 |
|
高速电主轴 |
|
主轴电机功率 |
Kw |
4.8/7.5 |
|
|
主轴锥孔 |
|
BT30 |
|
|
主轴最高转数 |
rpm |
21000 |
|
|
主轴电机扭矩S1/S6 |
Nm |
11.5/17 |
|
|
驱动 |
X1/X2轴 |
|
直线电机 |
|
Y1/Y2轴 |
|
滚珠丝杆 |
|
|
Z1/Z2轴 |
|
滚珠丝杆 |
|
|
刀库 |
刀库类型 |
|
圆盘式机械手 |
|
刀库刀具数量 |
|
24T |
|
|
换刀时间（T-T） |
sec |
1.5 |
|
|
最大刀具重量 |
Kg |
3 |
|
|
最大刀具长度×直径 |
mm |
200×Φ50 |
|
|
进给 |
快速进给速度（X1/X2轴） |
m/min |
60 |
|
快速进给速度（Y1/Y2轴） |
m/min |
48 |
|
|
快速进给速度（Z1/Z2轴） |
m/min |
48 |
|
|
切削进给速度 |
mm/min |
1～20000 |
|
|
精度 |
定位精度 |
mm |
±0.015/300 |
|
重复定位精度 |
mm |
±0.010/300 |
|
|
其他 |
数控系统 |
|
HNC-818D双通道 |
|
控制方式 |
|
双通道独立控制 |
|
|
机器重量 |
Kg |
8000 |
|
|
机床外形尺寸（长×宽×高） |
mm |
6200×2100×2400 |
|
三、DMC-4000直线电机双通道型材加工中心配置
1、HNC-818D双通道系统
2、高强度铸铁床身
3、动柱式结构
4、X轴直线电机驱动系统
5、X轴闭环检测系统
6、铠甲风琴式伸缩防护罩
7、Y/Z轴高精度滚珠丝杆
8、圆盘式机械手刀库
9、高速电主轴
10、主轴恒温水冷机
11、全闭式钣金防护
12、集中式稀油润滑系统
13、电气箱空调系统
14、LED工作灯
15、三色警示灯
16、变压器
17、自动安全门
18、工件清洁水枪
19、切削液水箱系统
20、切削液油水分离系统
21、链板式排屑系统
