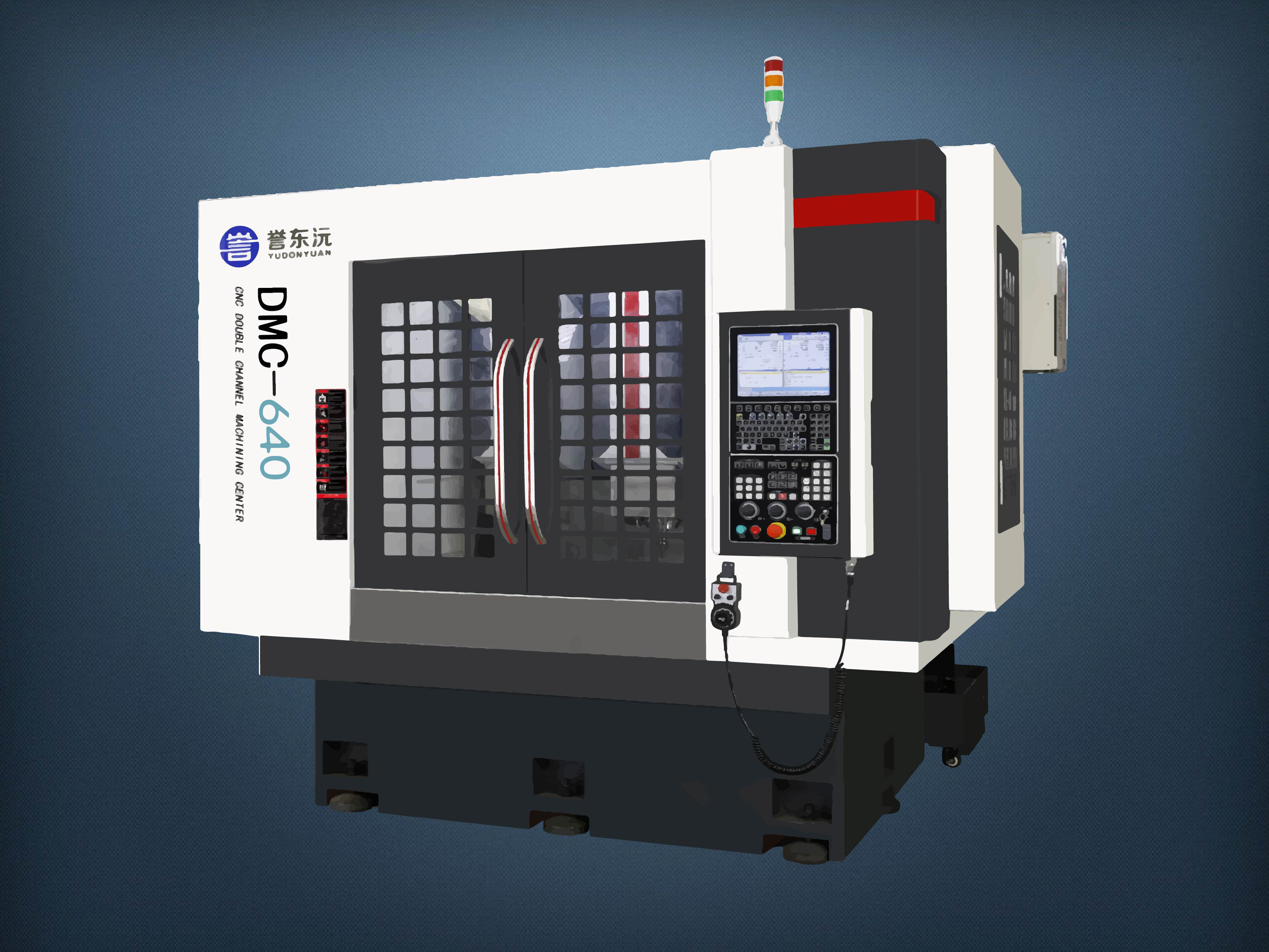

DMC-640双通道高速龙门加工中心,双通道结构设计。低成本高效率加工的不二选择。为平板电脑、手机中框、新能源零件等大体量加工领域量提供完美加工解决方案。
产品特点:
1、DMC-640双通道高速龙门加工中心是横梁固定、工作台移动、龙门框架式结构。
2、机床采用独具匠心的双通道设计结构,双主轴,双工作台、双刀库,一次装夹,两个通道同时加工,加工效率大幅提升.
3、ATC刀具交换系统,使用24T刀臂式刀库,换刀速度快,性能稳定可靠。
4、主轴采用永磁同步高速电主轴,最高转速高达30000rpm,可进行高光切削。
5、三轴采用高精度滚珠丝杆驱动,低成本高效率加工的优先选择。
应用领域:
1、DMC-640双通道高速龙门加工中心,可用于3C行业、新能源汽车零部件、通用机械等行业的大批量加工领域。
2、DMC-640尤其适用于平板电脑、 手机中框、新能源零件等加工领域的高产出高效率加工。
3、一台DMC-640等效于2~3台同规格钻攻机的生产效率。相当于加工效率提高2~3倍,占地面积件减少50%~60%,极大的降低生产费用。
DMC-640双通道高速龙门加工中心技术参数
序号 |
项目ITEM |
DMC-640 |
1 |
工作台数量(Number of tables) |
2个 |
2 |
工作台尺寸(Table size) |
800×400mm |
3 |
T型槽尺寸(T-groove size) |
5个—12mm×80mm |
4 |
工作台最大承重(Table loading Max) |
150Kg |
5 |
横梁托板左右行程(X-axis travel) |
X1/X2轴:420mm |
6 |
工作台前后行程 (Y-axis travel) |
Y1/Y2轴:620mm |
7 |
主轴箱上下行程 (Z-axis travel) |
Z1/Z2轴:220mm |
8 |
主轴端面至工作台面距离 (Min.distance from spindle end to table) |
200mm~420mm |
9 |
主轴转速范围(Spindle speed) |
30000rpm |
10 |
主轴电机功率(Spindle motor power) |
7.5Kw(永磁同步电主轴) |
11 |
主轴锥孔(Spindle taper) |
BT30 |
12 |
直线坐标快移速度(Rapid traverse) |
X1/X2/Y1/Y2:48m/min Z1/Z2:48m/min |
13 |
直线坐标切削进给速度(Feeding speed) |
1~20000mm/min |
14 |
驱动方式(Driving mode) |
滚珠丝杆 |
15 |
定位精度(ISO 230-2)(Positioning ccuracy) |
0.006mm |
16 |
重复定位精度(ISO 230-2)(Repeated accuracy) |
0.003mm |
17 |
刀库数量 |
2个 |
18 |
刀库容量(Tool magazine capacity) |
24T机械手 |
19 |
刀具最大直径×长度(Max.tool diameter×L) |
φ60mm×200mm |
20 |
换刀时间(Tool changing time) |
1.5″(T-T) |
21 |
换刀方式(Tool changing mode) |
双向就近选刀 |
22 |
刀具最大重量(Max.tool Weight) |
3Kg |
23 |
数控系统 (CNC system) |
HNC 818D |
24 |
机床外形尺寸L×W×H (Machine dimension) |
2600×2000×2100mm |
25 |
机床重量(Machine weight) |
5500Kg |
