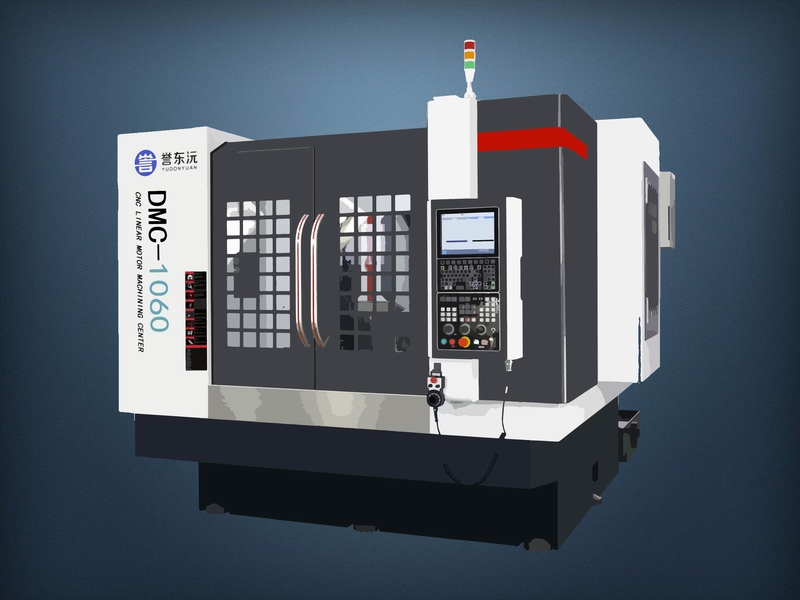

DMC-1060直线电机双通道高速龙门加工中心，采用双通道结构设计。是为 5G通讯基站、新能源零件等大体量加工领域最新开发的高产出高效率加工设备。
产品特点：
1、DMC-1060直线电机双通道高速龙门加工中心是横梁固定、工作台移动、龙门框架式结构。

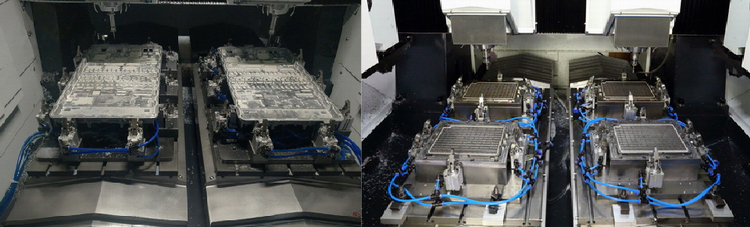

2、机床采用独具匠心的双通道设计结构，双主轴，双工作台、双刀库，一次装夹,两个通道同时加工，加工效率大幅提升.
3、采用誉东沅新型高推力免维护的直线电机驱动，彻底解决滚珠丝杆的磨损缺陷，完全消除丝杆旋转的振动。
4、进口Renishaw高精度光栅尺闭环检测，机床精度长久保持稳定。
5、采用高稳定性ATC刀具交换系统，使用24T(可选30T)刀臂式刀库，换刀速度快，性能稳定可靠。
6、主轴采用永磁同步高速电主轴，最高转速高达30000rpm，可进行高光切削。
7、直线电机智能核心算法及控制技术，实现高速高精控制。
8、机床定位精度≤5um，重复定位精度≤3um。
DMC-1060直线电机双通道高速龙门加工中心技术参数
|
序号 |
项目ITEM |
DMC-1060 |
| 1 |
工作台数量（Number of tables） |
2个 |
| 2 |
工作台尺寸（Table size） |
1100×550mm |
| 3 |
T型槽尺寸（T-groove size） |
5个—12mm（宽）×100mm（间距） |
| 4 |
工作台最大承重（Table loading Max） |
200Kg |
| 5 |
横梁托板左右行程（X-axis travel） |
X1/X2轴：600mm |
| 6 |
工作台前后行程 （Y-axis travel） |
Y1/Y2轴：1020mm |
| 7 |
主轴箱上下行程 （Z-axis travel） |
Z1/Z2轴：220mm |
| 8 |
主轴端面至工作台面距离 （Min.distance from spindle end to table） |
标准:160mm～380mm (可选240mm～480mm) |
| 9 |
主轴转速范围（Spindle speed） |
30000rpm |
| 10 |
主轴电机功率（Spindle motor power） |
7.5Kw/9Kw(永磁同步电主轴) |
| 11 |
主轴锥孔（Spindle taper） |
BT30 |
| 12 |
直线坐标快移速度（Rapid traverse） |
X1/X2/Y1/Y2轴：60m/min Z1/Z2轴：48m/min |
| 13 |
直线坐标切削进给速度（Feeding speed） |
1～20000mm/min |
| 14 |
驱动方式（Driving mode） |
X1/X2/Y1/Y2轴：直线电机 Z1/Z2轴：滚珠丝杆 |
| 15 |
定位精度（ISO 230-2）（Positioning accuracy） |
0.005mm |
| 16 |
重复定位精度（ISO 230-2）（Repeated accuracy） |
0.003mm |
| 17 |
刀库数量 |
2个 |
| 18 |
刀库容量（Tool magazine capacity） |
24把机械手（可选30T） |
| 19 | 刀具最大直径×长度（Max.tool diameter×L） |
φ60mm×200mm |
| 20 |
换刀时间（Tool changing time） |
1.5″(T-T) |
| 21 |
换刀方式（Tool changing mode） |
双向就近选刀 |
| 22 |
刀具最大重量（Max.tool Weight） |
3Kg |
| 23 |
数控系统 （CNC system） |
HNC-818D |
| 24 |
机床外形尺寸L×W×H （Machine dimension） |
2900mm×3300mm×2400mm |
| 25 |
机床重量（Machine weight） |
7800Kg |
