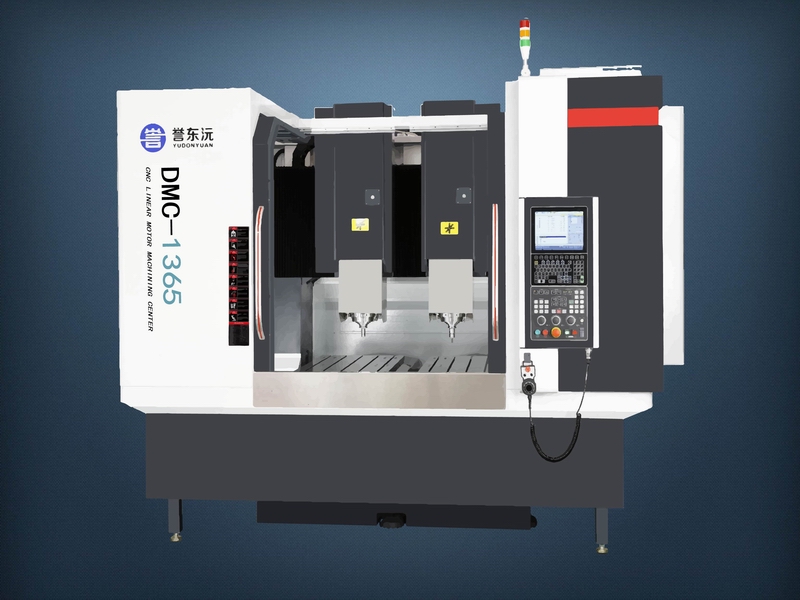

DMC-1365直线电机双通道高速龙门加工中心,应用于中大型零件、5G通讯产品、新能源产品的大批量生产加工领域。
一、产品特点:

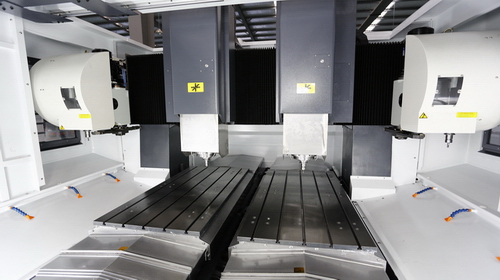

1、DMC-1365直线电机双通道高速龙门加工中心是横梁固定、工作台移动、龙门框架式结构。4、进口Renishaw光栅尺闭环检测,机床精度长久保持稳定。
5、高稳定性ATC刀具交换系统,使用24T刀臂式刀库,换刀速度快,性能稳定可靠。
6、直连式高速机械主轴,最高转速12000rpm,低速扭力大,可进行大扭力切削。
二、应用领域:
1、DMC-1365直线电机双通道高速龙门加工中心可用于3C行业、汽车零部件、医疗器械、航空航天、模具加工、通用机械等行业非铁磁材料的大批量加工领域。
2、DMC-1365尤其适用于中大型5G通讯基站等加工领域的高产出高效率加工。
3、一台DMC-1365等效于2~3台同规格加工中心的生产效率。相当于加工效率提高2~3倍,占地面积件减少50%~60%,极大的降低生产费用。
DMC-1365直线电机双通道高速龙门加工中心技术参数
序号
项目ITEM
DMC-1365
Z1/Z2轴:滚珠丝杆
1
工作台数量(Number of tables)
2个
2
工作台尺寸(Table size)
1400×650mm
3
T型槽尺寸(T-groove size)
5个—12mm(宽)×125mm(间距)
4
工作台最大承重(Table loading Max)
250Kg
5
横梁托板左右行程(X-axis travel)
X1/X2轴:650mm
6
工作台前后行程 (Y-axis travel)
Y1/Y2轴:1300mm
7
主轴箱上下行程 (Z-axis travel)
Z1/Z2轴:320mm
8
主轴端面至工作台面距离(Min.distance from spindle end to table)
260mm~580mm
9
主轴转速范围(Spindle speed)
60~12000rpm(机械主轴)
10
主轴电机功率(Spindle motor power)
5.5/7.5Kw
11
主轴锥孔(Spindle taper)
MAS403 BT40
12
直线 坐标快移速度(Rapid traverse)
X1/X2/Y1/Y2轴:48m/min
Z1/Z2轴:48m/min
13
直线坐标切削进给速度(Feeding speed)
1~20000mm/min
14
驱动方式(Driving mode)
X1/X2/Y1/Y2轴:直线电机
15
定位精度(ISO 230-2)(Positioning accuracy)
0.008mm
16
重复定位精度(ISO 230-2)(Repeated accuracy)
0.005mm
17
刀库数量
2个
18
刀库容量(Tool magazine capacity)
24把机械手
19
刀具最大直径×长度(Max.tool diameter×L)
φ80mm×350mm
20
换刀时间(Tool changing time)
1.8″(T-T)
21
换刀方式(Tool changing mode)
双向就近选刀
22
刀具最大重量(Max.tool Weight)
8Kg
23
数控系统 (CNC system)
HNC-818D
24
机床外形尺寸L×W×H (Machine dimension)
3600mm×4300mm×3000mm
25
机床重量(Machine weight)
11000Kg
